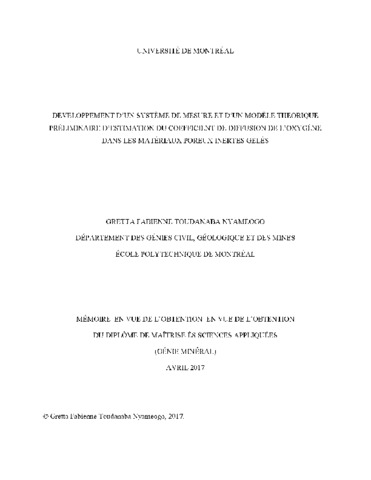

Nyameogo, Gretta Fabienne Toudanaba (2017). Développement d’un système de mesure et d’un modèle théorique préliminaire d’estimation du coefficient de diffusion de l’oxygène dans les matériaux poreux inertes gelés. (Mémoire de maîtrise). Université du Québec en Abitibi-Témiscamingue. Repéré dans Depositum à https://depositum.uqat.ca/id/eprint/718
Prévisualisation |
PDF
Télécharger (4MB) | Prévisualisation |
Résumé
Le drainage minier acide (DMA) représente un énorme défi pour l'industrie minière dans les zones tempérées mais aussi dans les régions plus froides. Les recouvrements jouant le rôle de barrière à l’oxygène (O2) sont l'une des méthodes utilisées pour contrôler la génération du DMA. La diffusion moléculaire est le mécanisme préférentiel pour le transport de l'oxygène dans les couvertures de sol à grain fin et dans les résidus. Cependant, la diffusion de l'oxygène est souvent négligée dans l'évaluation de l'efficacité des recouvrements pendant la période de gel hivernal. Cette diffusion moléculaire de O2 dans les matériaux gelés n'est pas encore très bien comprise.
L’objectif de ce projet de recherche était de développer un dispositif pour réaliser des essais de diffusion d’oxygène sur des matériaux gelés et d’interpréter les résultats de quelques essais pour déterminer le coefficient de diffusion de l’oxygène (De). La possibilité d’inclure l’effet de la température (positive et négative) dans le modèle de Aachib et al. (2004) afin de prédire De pour des matériaux gelés a aussi été explorée de manière préliminaire. Très peu de travaux scientifiques ont été réalisés sur ces sujets, d’où l’originalité et la pertinence de cette étude.
Pour réaliser ce projet, un dispositif de mesure du coefficient de diffusion de l’oxygène De dans les matériaux inertes non saturés gelés a été développé. Le choix a été porté sur une version modifiée du dispositif à chambre double conventionnel qui a été instrumenté pour faire des mesures de la température et de la teneur en eau volumique non gelée de l’échantillon testé, en plus de la concentration d’oxygène dans les deux différents réservoirs. Lors du développement de du dispositif et des procédures d’essais, plusieurs défis ont été relevés : choix des sondes appropriés; choix de l’épaisseur appropriée de l’échantillon, problématique de la concentration d’oxygène qui augmentait au fil du temps lorsque les cellules pourtant étanches étaient congelées, contrôle de température de l’échantillon gelé à la suite de sa purge à l’azote et du remplissage d’air du réservoir source en ouvrant le congélateur utilisé, définition des paramètres requis pour l’interprétation des résultats des essais sur matériaux gelés et pour le développement du modèle de prédiction de De pour des matériaux gelés. Cette modification du modèle de Aachib et al (2004) a été réalisée en exprimant tous les paramètres du modèle en fonction de la température.
Le dispositif retenu est un système composé de deux cellules de mesure à chambre double du fait que la sonde 5TM (Decagon Devices, Inc.) choisie pour la mesure de la TEVnG dans l’échantillon pouvait, de par sa taille, gêner la diffusion de l’oxygène. La première cellule vise à mesurer l’évolution de la concentration d’oxygène (à l’aide de sondes Apogee S0-110 de Apogee Instruments, Inc.) dans les deux réservoirs et de la température (avec de sondes RT-1 de Decagon Devices, Inc.) dans les deux réservoirs et dans le matériau. La deuxième cellule, quant à elle, mesure la teneur en eau non gelé TEVnG dans le matériau, mais aussi la température dans les deux réservoirs et dans le matériau.
Un sable, le Sil-Co-Sil® (produit par US silica) et un mélange de 50 % de sable sec et 50 % de Sil-Co-Sil® sec ont été principalement testés. Ces matériaux étaient considérés inertes (non réactifs avec l’oxygène) afin de réaliser des essais de diffusion de l’oxygène (DO). Des essais préliminaires de diffusion et consommation de l’oxygène (DCO) ont aussi été réalisés sur un résidu minier sulfureux. Tous ces essais de DO et DCO ont été réalisés à des degrés de saturation différents à la température du laboratoire et à des températures inférieures à 0°C.
L’interprétation des essais a été faite avec le logiciel POLLUTE (V.07) (Rowe et al. 1994). Les valeurs de De obtenues sur des matériaux non gelée et gelée ont montrées de faibles différences à de faibles degrés de saturations initiaux (Sr) des matériaux, mais cette devenait plus prononcée pour les matériaux fins et avec une saturation élevée. A titre d’exemple, pour l’essai sur le sable à Sr initial de 20%, on obtient De =1,610-06 m2/s à la température du laboratoire et 110-06 m2/s quand le matériau est gelé. Pour l’essai sur le mélange à Sr de 90%, on obtient De = 8,210-09 m2/s à la température du laboratoire contre 9,110-10 m2/s quand le matériau est gelé. Pour un même gradient de concentration d’oxygène, cette différence dans De se reflète directement sur les flux d’oxygène calculés avec la première loi de Fick. Le modèle modifié de Aachib et al (2004) surestime les valeurs De des matériaux gelés (par rapport aux valeurs mesurées). Des pistes de solutions sont proposées pour améliorer la performance du modèle.
Le coefficient du taux de réaction Kr obtenu des essais DCO sur des résidus miniers sulfureux varie de 225/an à la température ambiante à 10/an pour les matériaux gelés. Ces valeurs semblent en accord avec la loi d’Arrhénius. En conditions stationnaires, le flux d'oxygène consommé par ces résidus exposés à l’air varie respectivement de 434 mol/m2/an à 47 mol/m2/an pour des résidus non gelés et gelés.
Type de document: | Thèse ou mémoires (Mémoire de maîtrise) |
---|---|
Directeur de mémoire/thèse: | Mbonimpa, Mamert |
Codirecteurs de mémoire/thèse: | Bussière, Bruno |
Mots-clés libres: | coefficient, diffusion, oyygène, résidus, minier, métal, recouvrement, barrière |
Divisions: | Génie > Maîtrise en génie minéral |
Date de dépôt: | 07 août 2017 14:35 |
Dernière modification: | 07 août 2017 14:35 |
URI: | https://depositum.uqat.ca/id/eprint/718 |
Gestion Actions (Identification requise)
Dernière vérification avant le dépôt |
