Modélisation et simulation sous l’effet de la foudre des pylônes connectés aux grilles de malt et au voisinage d’un pipeline

Téléchargements

Téléchargements par mois depuis la dernière année

Plus de statistiques...

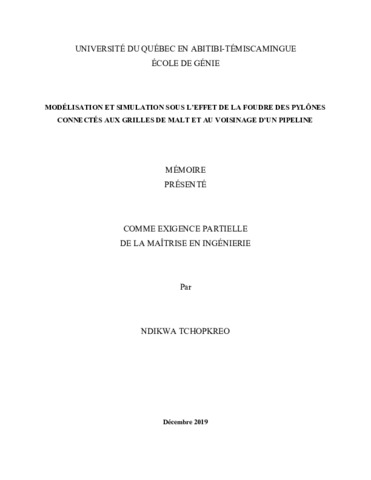

Tchopkreo, Ndikwa (2019). Modélisation et simulation sous l’effet de la foudre des pylônes connectés aux grilles de malt et au voisinage d’un pipeline. (Mémoire de maîtrise). Université du Québec en Abitibi-Témiscamingue. Repéré dans Depositum à https://depositum.uqat.ca/id/eprint/966

[img]
Prévisualisation
PDF
Télécharger (3MB) | Prévisualisation

Résumé

Les pylônes électriques sont plus exposés au phénomène naturel de la foudre grâce à leurs hauteurs élevées. Ces derniers se font traverser par des courants très fort pour se dissiper dans le sol à travers les grilles de malt, et peuvent atteindre les pipelines souterrains environnant indirectement. Pour prédire la propagation de ce dernier jusqu’au pipeline et visualiser le phénomène d’ionisations, il est nécessaire de modéliser tous les composants traversés par ces courants par la méthode des lignes de transmission avec un outils de simulation plus précis. Le but du présent travail intitulé « Modélisation et simulation sous l’effet de la foudre des pylônes connectés aux grilles de malt et au voisinage d’un Pipeline », est de modéliser et simuler les tensions, courants et impédances sous l’effet d’un impact direct d’un courant de coup de foudre. L’étude met particulièrement l’accent sur la propagation de l’onde de foudre à partir de son point d’impact à travers les différents bras du pylône jusqu’au circuit de conduit pipeline en passant par la grille de malt. Le modèle synoptique est constitué de cinq pylônes reliés chacun à une grille de malt. Une interconnexion entre les cinq grilles de malt est considérée. Les grille de malt sont supposés être au voisinage d’un pipeline environnant se situant à 700m dans un sol homogène. Chaque bras ou tronçon du pylône et chaque segment ou élément de la grille de malt a été considéré comme une ligne de transmission. De plus, la simulation des tensions, des courant et des impédances de foudre direct sur le modèle composé du pylône-grille de malt, grille de malt-pipeline et pylône-grille de malt-Pipeline sont aussi présentées. Et en fin, trois configurations de modèles de ligne de transmission du pipeline ont été simulé pour valider les résultats en conformité avec ceux rencontré dans la littérature: tous en utilisant le logiciel Matlab/Simulink pour la simulation théorique.

Type de document: Thèse ou mémoires (Mémoire de maîtrise)
Directeur de mémoire/thèse: Slanoui Hasnaoui, Fouad
Co-directeurs de mémoire/thèse: Kandil, Nahi
Informations complémentaires: Maitrîse en ingénierie (concentration génie électrique)
Mots-clés libres: foudre, pylônes, grille de Malt, ligne de transmission, pipeline
Divisions: Génie > Maîtrise en ingénierie
Date de dépôt: 18 mars 2020 15:46
Dernière modification: 18 mars 2020 15:46
URI: https://depositum.uqat.ca/id/eprint/966
