Évaluation des propriétés chimiques, mécaniques et hydrogéologiques de géomembranes utilisées comme matériaux de recouvrement pour restaurer des sites miniers en milieu froid et acide

Rarison, Ramanambelina Faneva (2021). Évaluation des propriétés chimiques, mécaniques et hydrogéologiques de géomembranes utilisées comme matériaux de recouvrement pour restaurer des sites miniers en milieu froid et acide. (Thèse de doctorat). Université du Québec en Abitibi-Témiscamingue. Repéré dans Depositum à https://depositum.uqat.ca/id/eprint/1318

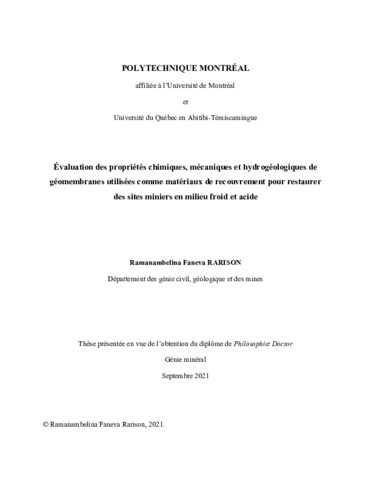

Prévisualisation

PDF Télécharger (20MB) | Prévisualisation

Résumé

Les géomembranes (GM) sont utilisées dans le domaine minier comme matériaux dans les systèmes de recouvrement pour constituer une barrière à l’eau et à l’oxygène afin de contrôler la génération de drainage minier acide (DMA). Une douzaine de sites avec ce type de système de recouvrements a été retrouvée dans la littérature. D’une part, les profondeurs auxquelles sont placées les GM sur les différents sites recensés au Canada sont inférieures aux profondeurs de pénétration potentielle du gel, les faisant ainsi éventuellement subir des cycles de gel-dégel (CGD). D’autre part, sur certains de ces sites, la GM est directement installée par-dessus les résidus oxydés, ce qui exposerait la GM à l’attaque chimique du DMA. Par ailleurs, les GM sont des matériaux synthétiques à durée de vie limitée alors que dans la restauration de sites miniers, l’objectif est d’atteindre un système qui resterait performant à très long terme. D’où l’origine de cette thèse qui vise à évaluer l’effet de ces facteurs sur les propriétés des GM utilisées dans le contexte de recouvrements miniers en milieu froid et acide.
Pour ce faire, le projet a été orienté sur trois axes visant à étudier 1) les effets des CGD sur les propriétés des GM en polyéthylène haute densité (PEHD) et en polyéthylène basse densité linéaire (PEBDL), ensuite 2) les effets de l’exposition au DMA sur les propriétés de GM en PEHD, et finalement 3) la performance in situ de GM en PEHD installées sur trois sites miniers situés en Abitibi-Témiscamingue et dans le Moyen-Nord du Québec.
Pour l’étude des effets des CGD sur les GM dans les systèmes de recouvrements en milieu froid, des GM en PEHD et en PEBDL ont été soumises à des CGD contrôlés au laboratoire. Les GM en PEBDL ont été étudiées dans cette partie de la thèse, car elles pourraient être une alternative aux GM en PEHD. Les propriétés mécaniques en traction, hydrauliques et de sorption/diffusion d’oxygène ont été utilisées comme indicateur de performance. Initialement, d’un point de vue mécanique, les GM en PEHD étaient plus rigides et avaient des propriétés à la rupture plus basses que les GM en PEBDL. Ces propriétés mécaniques ont été évaluées après 5, 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 150, 200, 250 et 300 CGD. Au fil des CGD, une rigidification et une augmentation des propriétés à la rupture des deux matériaux ont été constatées. Les GM en PEBDL demeurent plus élastiques et plus résistantes que les GM en PEHD. Quant aux propriétés hydrogéologiques des deux matériaux, elles étaient dans les mêmes ordres de grandeur initialement. La perméabilité et les propriétés de sorption/diffusion d’oxygène ont alors été examinées après 100, 200 et 300 cycles. Au cours des CGD, ces propriétés de transfert de masses ont évoluées. Les conductivités hydrauliques équivalentes des deux GM ont augmenté d’un ordre de grandeur et sont à 10-14 m/s. Les coefficients de diffusion et de perméation d’oxygène ont quant à eux diminué d’un ordre de grandeur et sont respectivement à 10-14 et 10-13 m2/s. Ces valeurs indiquent que les matériaux gardent de bonnes propriétés hydrogéologiques après 300 CGD.
Afin d’étudier les effets de l’exposition au DMA sur les propriétés des GM, des GM en PEHD ont été dégradées artificiellement au laboratoire. Ces GM en PEHD sont les plus utilisées dans les systèmes de recouvrement. Cette dégradation a été effectuée avec trois bains d’immersion remplis de DMA synthétique et chauffés à 65, 75 et 85 °C pour une période allant jusqu’à 16 mois. Des échantillons de GM ont ainsi été retirés mensuellement des bains afin d’évaluer l’évolution des propriétés chimiques et mécaniques par rapport aux propriétés initiales. Des essais de caractérisation hydrogéologique (essais de perméabilité et essais de sorption/diffusion d’oxygène) ont également été réalisés à la fin des périodes d’immersion dans chacun des bains. À la fin des essais de dégradation, les GM demeuraient dans la première phase de dégradation appelée phase de déplétion des antioxydants (AO). Concernant les propriétés mécaniques des GM, un gain d’élasticité de la GM a été remarqué au cours de la période de dégradation et aucun changement significatif n’a été noté sur les propriétés à la rupture des GM. Les propriétés hydrauliques et les propriétés de sorption/diffusions d’oxygène des GM sont restées dans les mêmes ordres de grandeur que les propriétés initiales. La conductivité hydraulique équivalente, le coefficient de diffusion et le coefficient de perméation d’oxygène des GM sont respectivement restés à des ordres de grandeur de 10-15 m/s, 10-13 m2/s et 10-12 m2/s. Il n’y aurait ainsi pas encore d’effet négatif sur les propriétés de la GM pendant la phase de déplétion des AO. Cette phase de déplétion des AO aurait respectivement durée 44, 21 et 18 mois avant d’arriver à l’épuisement complet des AO pour les bains à 65, 75 et 85 °C. Cependant, les températures usuelles dans les recouvrements seraient plus basses. Une extrapolation d’Arrhenius a ainsi été effectuée afin d’estimer ce temps de déplétion des AO à des températures plus basses. Les temps d’épuisement des AO seraient ainsi respectivement de 170, 80 et 40 ans à des températures de 0, 10 et 20 °C. Toutefois, ces résultats ont été obtenus dans des bains d’immersion où la GM est exposée au DMA des deux côtés alors que dans la réalité, au pire des cas, elle ne serait exposée que d’un seul côté. Ainsi pour les trois températures de 0, 10 et 20 °C, les temps d’épuisement des AO pourraient atteindre environ 600, 275 et 130 ans dans le cas où une couche drainante recouvre la GM. Ces temps seraient encore d’autant plus élevés si une assise est installée afin d’éviter l’exposition au DMA. Ils pourraient respectivement atteindre 1000, 480 et 220 ans à des températures de 0, 10 et 20 °C avec une assise de sable par exemple. La configuration des systèmes de recouvrement a ainsi une grande importance pour assurer la durabilité de la GM. Il est à noter que ce qui a étudié ici n’est que la première étape de la dégradation des GM. Il y a encore deux autres étapes. Ce qui signifie que la durée de service des GM serait encore plus longue que les ordres de grandeur susmentionnés.
En vue d’évaluer la performance sur le terrain des GM dans les systèmes de recouvrement, deux campagnes d’exhumation ont été menées en 2019 et en 2020. Ces campagnes ont ainsi permis de récupérer des échantillons de GM lisse en PEHD, âgés respectivement de 20 et 13 ans, sur deux sites Moyen-Nord et Normétal où les GM sont potentiellement exposées au DMA et subiraient des CGD, et un échantillon de GM texturée en PEHD, âgé de 10 ans sur le site Aldermac, qui subirait potentiellement des CGD. Les exhumations ont été réalisées sur deux zones pour chaque site : une zone stable et une zone affaissée afin d’évaluer l’influence potentielle des contraintes de traction sur les propriétés des GM. Les premières caractérisations effectuées sur ces GM étaient des analyses enthalpiques différentielles afin d’évaluer le temps d’induction oxydative (TIO) pour obtenir une caractérisation globale de l’état de dégradation chimique des GM. Des spectrométries infrarouges ont également été effectuées pour obtenir l’indice carbonyle (IC) pour connaître la dégradation superficielle des GM. Les IC permettraient ainsi de mettre en évidence l’effet de l’exposition au DMA. Des essais mécaniques en traction, de perméabilité et de sorption/diffusion d’oxygène ont également effectués sur les échantillons de chaque zone (stable et affaissée) des trois sites. Les mesures de TIO ont indiqué que les GM demeuraient dans la phase de déplétion des AO et étaient largement au-dessus de la valeur limite de 0,5 min (pour une GM complètement dépourvue d’AO). Les IC n’ont pas permis de mettre en évidence les effets de l’exposition potentielle au DMA. Les propriétés mécaniques en traction des GM exhumées demeuraient en conformité avec les exigences standards pour une GM neuve même après des années de service. Les conductivités hydrauliques équivalentes, les coefficients de diffusion et de perméation d’oxygène des GM sont à des ordres de grandeur respectifs de 10-14 m/s, 10-13 et 10-12 m2/s. La comparaison des résultats obtenus des zones stables avec ceux des zones affaissées a montré que les contraintes de traction entraîneraient un amincissement des GM. Cet amincissement pourrait mener à une dégradation plus rapide des GM, mais également à une légère diminution de leurs propriétés de transfert de masse. La comparaison des résultats des GM lisses avec celle texturée montre également que cette dernière aurait une durabilité plus courte.
Les travaux de cette thèse ont ainsi montré qu’à l’échelle du matériau, les GM en PEHD garderaient de bonnes propriétés de barrière à l’eau et à l’oxygène jusqu’à 1000 ans, dépendamment des conditions d’expositions de la GM, de la température, de la configuration et de la stabilité physique des systèmes de recouvrement pour la restauration des sites miniers en milieu froid et acide. Cependant, l’échelle considérée dans cette thèse demeure réduite et ne concerne que les GM sans défauts physiques (trous ou fissures). Ces défauts peuvent constituer les facteurs limitants de l’efficacité des GM et devraient être étudiés dans le futur. Il est également à rappeler que la GM n’est qu’une des différentes composantes des systèmes de recouvrement. Des recherches devront être menées pour explorer les rôles de chaque composante des recouvrements et de leurs interactions. Des investigations à l’échelle du terrain devront également être conduites tant lors de l’installation que pendant la durée de service des systèmes de recouvrements avec GM. Cette thèse se veut ainsi être les prémices sur l’étude des systèmes de recouvrements avec GM en apportant les premières informations sur la durabilité de ces matériaux synthétiques dans le contexte de restauration des sites miniers en milieu froid et acide.
D’un point de vue pratique, il est primordial d’éviter l’installation des GM sur des sites où d’importantes déformations sont attendues. Ces déformations pourraient provoquer la fissuration des GM et ainsi nuire au système d’étanchéité souhaité avec la GM. Il faudrait également écarter les options de configurations où la GM serait installée directement par-dessus les rejets miniers qui pourraient en accélérer la dégradation. Une assise faite de sable serait à privilégier. Une couche de protection drainante devrait également être installée par-dessus la GM, afin d’éviter les accumulations d’eau et pour améliorer la durabilité des GM. Lors de la construction des systèmes de recouvrements avec GM, des standards stricts d’assurance et de contrôle qualité devraient être adoptés afin de limiter autant que possible les défauts qui pourraient être générés et de les réparer dans l’immédiat. Ces systèmes de recouvrements devront également être instrumentés par exemple pour suivre les profils de température et de concentration en oxygène par-dessus et en dessous de la GM. Les états de contrainte au niveau de la GM devront également être suivis. Finalement, un protocole de contrôle qualité en service devrait être adopté afin de suivre régulièrement l’évolution des différentes propriétés des GM dans le temps par exemple tous les 10 ans.

Type de document:	Thèse ou mémoires (Thèse de doctorat)
Directeur de mémoire/thèse:	Mbonimpa, Mamert
Codirecteurs de mémoire/thèse:	Bussière, Bruno et Maqsoud, Abdelkabir
Informations complémentaires:	Institution en extension : Polytechnique Montréal
Mots-clés libres:	restauration de sites miniers, géomembranes, polyéthylène haute densité, polyéthylène basse densité linéaire, durabilité, drainage minier acide, cycles de gel-dégel
Divisions:	Mines et eaux souterraines > Doctorat en génie minéral
Date de dépôt:	16 mai 2022 12:36
Dernière modification:	16 mai 2022 12:36
URI:	https://depositum.uqat.ca/id/eprint/1318
